溫變率設定模式

作者:江志宏

說明

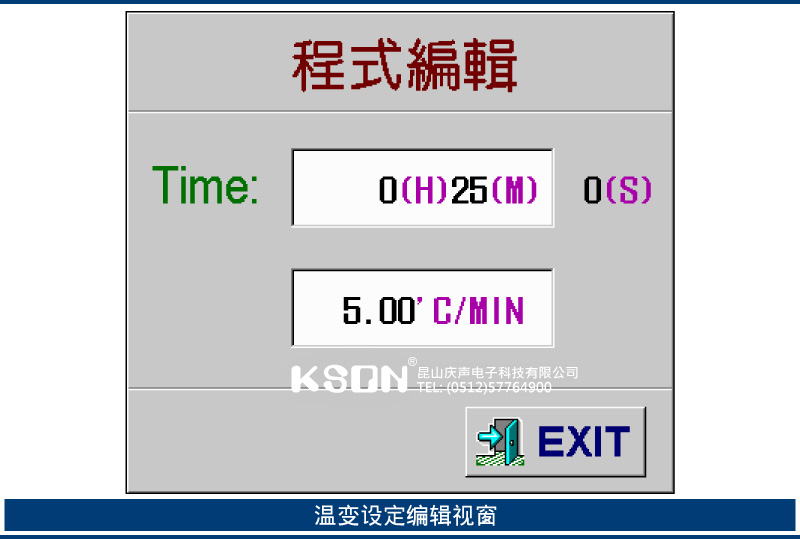

溫度循環試驗(Temperature Cycling)，為了模擬不同電子構件，在實際使用環境中遭遇的溫度條件，改變環境溫差范圍及急促升降溫度改變，可以提供更為嚴格測試環境，但是必須要注意可能對材料測試造成額外的影響，產生非使用狀態的破壞試驗，而針對于溫度循環試驗的相關國際規范試驗條件，其溫變的設定方式有兩種，慶聲提供直覺式的設定介面，方便使用者可以依據規范來設定，可以選擇Ramp總時間或是以每分鐘溫變率來設定升降溫速率。

溫度循環試驗國際規范列表：

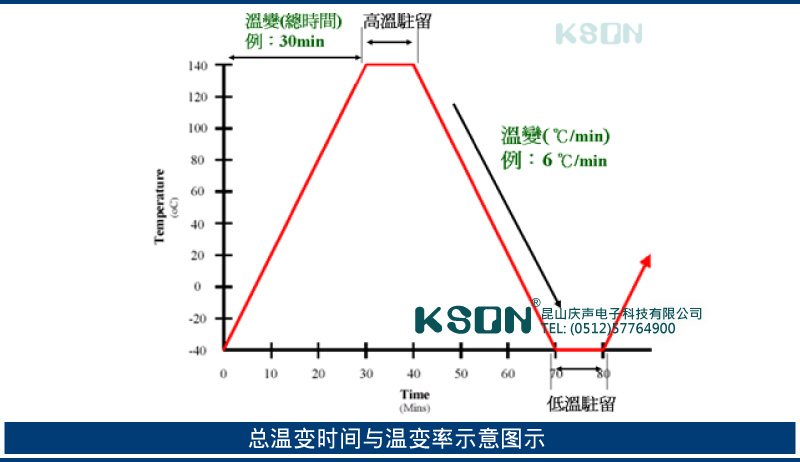

Ramp總時間(min)：JESD22-A104、MIL-STD-8831、CR200315
每分鐘溫變率(℃/min)：IEC 60749、IPC-9701、Bellcore-GR-468、MIL-2164

Responsive image

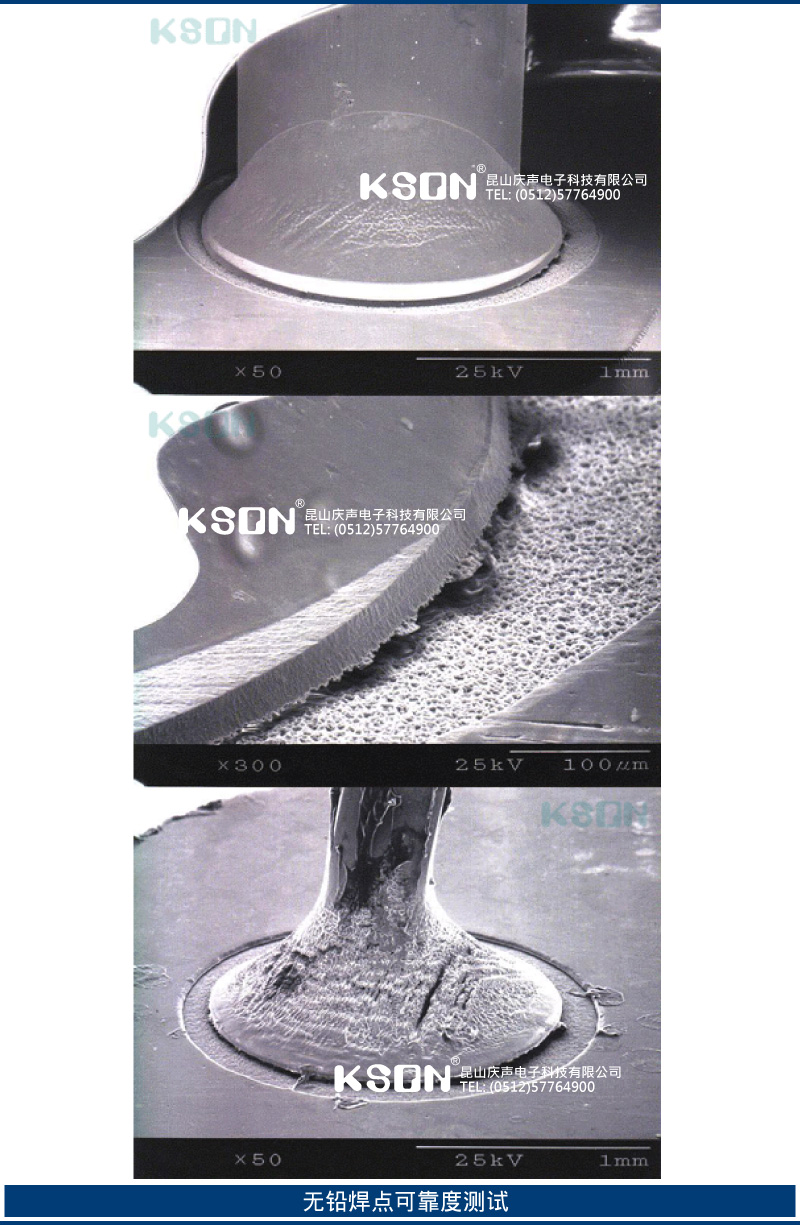

范例：無鉛焊點可靠度測試

說明：以無鉛銲點的可靠度試驗來說，不同的試驗條件針對于溫變設定方式，也會有所不同，如(JEDEC JESD22-A104)會以總時間[10min]來規定溫變時間，而其他條件會以[10℃/ min]來指定溫變率，如從100 ℃到0 ℃，以每分鐘10度的溫變來說的話，也就是說總溫變時間為10分鐘。

100℃ [10min]←→0℃[10min]，Ramp：10℃/ min，6500cycle
-40℃[5min]←→125℃ [5min]，Ramp：10min，
200cycle檢查一次，2000cycle進行拉力試驗[JEDEC JESD22-A104]
-40℃(15min)←→125℃(15min)，Ramp：15min，2000cycle
