錫鬚(晶鬚)試驗解決方案

作者:江志宏

露點(Dew Point)

錫鬚(晶鬚)[Whisker]，元器件製造在導入無鉛化的過程當中，為了維持零組件的可焊性常以鍍純錫來取代原用的錫鉛，但是經過一段時間之后，在常溫底下純錫鍍層就會長出樹枝狀的突出物，稱之為錫鬚(晶鬚)，錫鬚與大家常說的離子遷移是完全不一樣的東西，請大家要注意，如果錫鬚的長度太長，會造成導體或零組件之間的短路，目前已經訂定出相關的錫鬚檢測標準還有錫鬚的環境試驗測試方式可協助相關企業測試錫鬚的抑制方式，以及避免錫鬚的方法以符合相關無鉛製程的重金屬的要求與標準，在高密度構裝的電子產品裡面(手機 、PDA、MP3、汽車電子..等)，錫鬚的要求更是刻不容緩，慶聲希望透過相關資料的收集與整理，幫助慶聲的客戶盡快導入錫鬚試驗 ，提升與強化企業本身的競爭力。

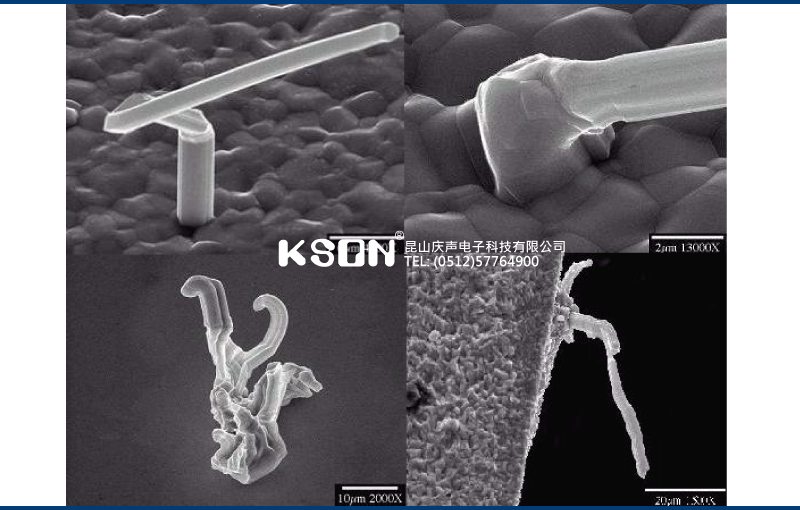

下方為錫鬚生長出來之圖片：

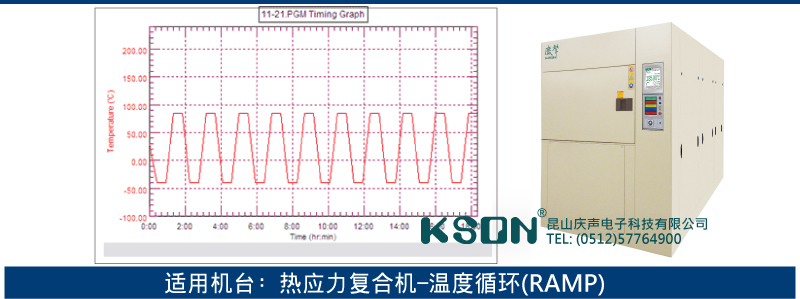

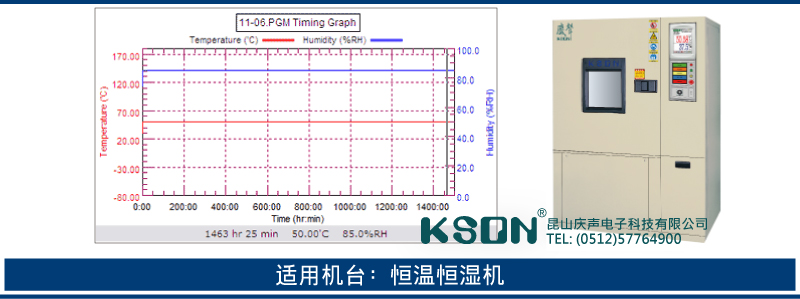

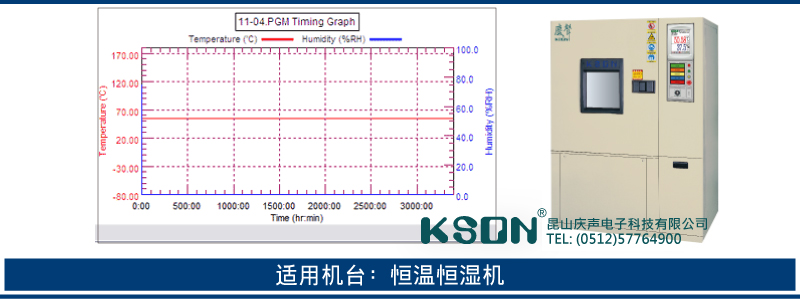

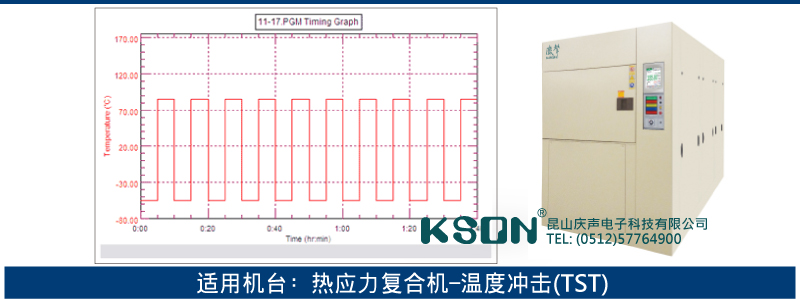

(PGM檔案需安裝專用軟體)
若無法觀看請聯系本公司

錫鬚注意事項整理：

01.影響錫鬚成長的因素包括有13種

晶粒大小
殘存應力
外部應力
有機物包括：碳、硫、氧…等
氫，水聚集
熱應力
電場和磁場
成核
電鍍液
電鍍條件：電流密度、電鍍脈沖
溫度
濕度
時間.

■ 錫鬚容易生長的原因：
1.光亮的錫容易有錫鬚生長
2-1.純錫表面容易受到自然晶體增長的攻擊
2-2.錫純度越高，形成錫鬚的機會就越大
3.[化學應力]是造成錫鬚自發性成長的最重要的驅動力

■ 錫鬚定義：
a.長>10um
b.有一致橫切面形狀
c.有陵有角
d.長/寬比>2
e.有條紋狀

■ 錫鬚的長度計算方式：
a.JEDEC-22A121量法 b.JEDEC-201&IEC量法

■ 錫鬚長度的限制：
<25um、<30um、<45um、<50um、<60um JESD201對于錫鬚長度的要求，依據試驗方式不同，其長度也有所不同。

02.各企業對于錫鬚的長度與試驗要求都有所不同

JESD22A121(錫和錫合金表面處理的錫鬚增長測試方法)

JESD201(錫和錫合金表面處理的錫鬚之環境接受度需求)

JP002(當前通用的錫鬚理論和緩解實例指導方針)

JESD22-A104C(錫鬚試驗檢測(金像顯微鏡、光學顯微鏡、SEM)

03.錫鬚的抑制或降低方式目前可整理出9種方式

■ 錫鬚的9種抑制或降低方式：

1.在銅金屬與錫之間加一層阻擋層，如鎳層
2.銅→鎳→鈀→金[形成阻礙層]
3.使用鎳鈀金的導線架(lead frame)
4.鍍霧面錫(5um)
5.鍍錫(10um)
6-1.噴霧錫或鍍錫(8～12um )經24小時內，淬[退]火烘焙(150℃)1～2小時[后烘處理 post baking]
6-2.鍍錫(> 7. 5um) +后烘處理
7.調高鍍錫中銀的含量
8.焊接工藝中引入的溫度應力應該盡可能低
9.降低純錫的銅含量或接觸到銅
