汽車電子產品試驗規范整理
作者:江志宏
說明：
汽車是由幾千個零部件組成的複雜産品，其産品可靠性十分重要，嚴苛的環境(運輸過程、存放、工作中、氣候...等等)考驗著汽車電子系統，昆山慶聲電子為您整理出汽車電子相關的試驗條件列表，希望能夠提供給客戶參考
以下列出環境條件與產品失效之關聯性：
| 環境條件 |
主要產生的影嚮 |
故障出現的問題 |
| 高溫 |
老化、氣化、龜裂、軟化、溶融、膨脹蒸發 |
絕緣不良、機械的故障、?機械的應力增加 |
| 低溫 |
脆化、結冰、收縮凝固，機械強度降低 |
絕緣不良、龜裂機械故障、密封故障 |
| 高相對濕度 |
腐蝕、電解、絕緣物之絕緣效果變差 |
絕緣不良 |
| 低相對濕度 |
脫水、脆化、縮小機械強度降低 |
龜裂、機械故障 |
| 低氣壓 |
膨脹、空氣的電絕緣劣化產生電暈及臭氧、冷卻效果低 |
機械故障、密封故障、過熱 |
| 腐蝕空氣 |
腐蝕、電解、表面劣化導電性增加、接觸電阻增加 |
磨損增加電氣故障、機械故障 |
| 溫度急速變化 |
溫度沖擊局部過熱 |
龜裂變形、機械故障 |
| 加速振動碰損或沖擊 |
機械的應力疲勞共振 |
機械故障可動部分磨損增加構造的破損 |
汽車相關氣候性試驗:
|
沙塵(防塵)試驗
|
高溫試驗
|
溫濕度儲存試驗 |
鹽/乾/溫複和試驗
|
溫濕度循環試驗 |
浸水/滲水試驗 |
|
鹽霧試驗
|
低溫試驗
|
熱沖擊試驗
|
熱空氣老化試驗
|
耐候耐光試驗 |
氣體腐蝕試驗
|
|
耐燃試驗
|
泥水試驗
|
結露試驗
|
高變率溫度循環試驗
|
雨淋(防水)試驗
|
|
(PGM下載說明)
可直接點選(PGM下載內容)觀看
下載編輯PGM相關軟體-
慶聲程式編輯軟體
車用電子試驗條件整理：
-
-
試驗條件

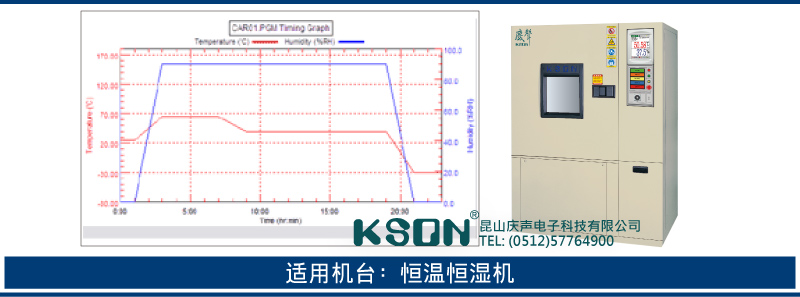

儀表板： 儀表板：高溫操作85℃、低溫操作-40℃
建議機型:恆溫恆濕機
-
試驗條件
馬達控制器試驗條件： 操作試驗溫度40 ℃~ 110 °C
建議機型:恆溫恆濕機
-
試驗條件
車用藍芽耳機試驗： 保存試驗：-40℃~+85℃，操作試驗 ：-20℃~+65℃
建議機型:恆溫恆濕機
-
試驗條件
胎壓感測器高溫操作試驗： 125℃，低溫操作 試驗：-40℃
建議機型:恆溫恆濕機
車用GPS衛星定位系統：
1.低溫操作試驗：-40℃→常溫→70℃(2小時)→ -20℃(2小時)→常溫
2.高溫操作試驗：85℃
car03.PGM 下載
汽車儀表背光板操作試驗：
R.T.(1H)→RAMP(2H)→65℃/90±5﹪(4H)
→RAMP(2H)→40℃/90±5﹪
R.H.(10H)→RAMP(2H)
→-30℃(2H) RAMP(1H)→R.T.(1H)
car03.PGM 下載
室內燈：

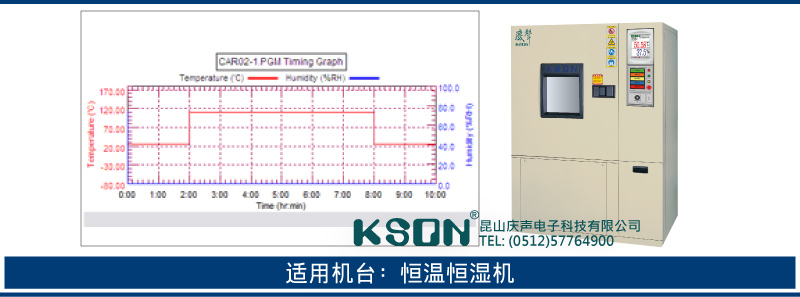

高溫保存110℃放置6H
car02-1.PGM 下載

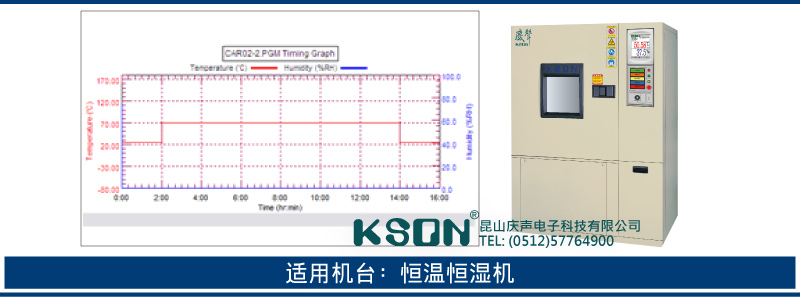

高溫操作70℃/13.2V點燈，連續12H
car02-2.PGM 下載

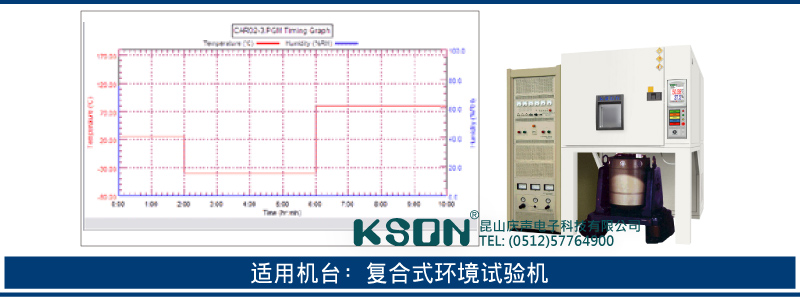

複合式振動：-40℃～80℃4.4G振幅2mm頻率33.3Hz上下振動4H
car02-3.PGM 下載
車外燈操作試驗：

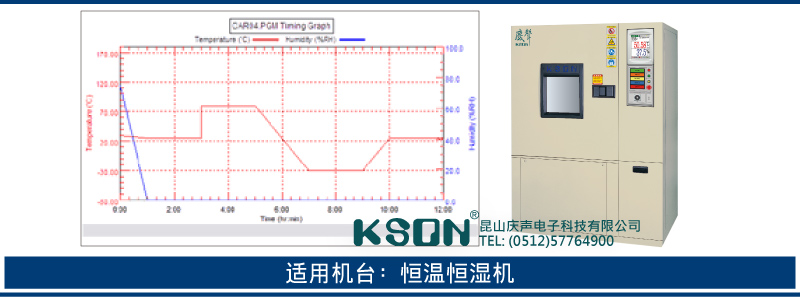

高溫保存110℃放置6H
car04.PGM 下載

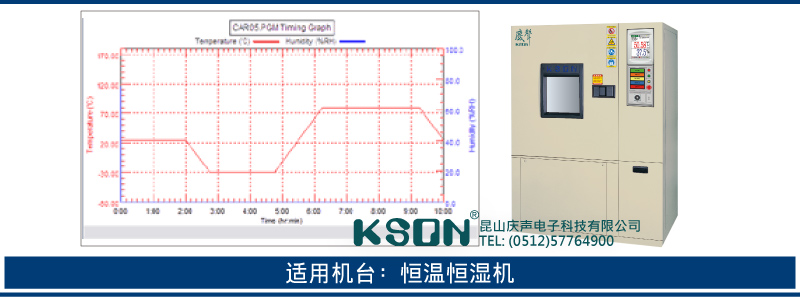

高溫操作70℃/13.2V點燈，連續12H
car05.PGM 下載
車用鋰電池：
-
試驗條件
1.12℃，放電速率94%
2.-10℃，可充入或放出大于50%電容量
3.180℃/1小時加熱安全測試
建議機型:恆溫恆濕試驗機
汽車壓力感測器的環境實驗
|
測試專案
|
條件
|
持續時間
|
|
高溫、偏壓
|
100°C、5V
|
1000小時
|
|
溫度沖擊
|
-40←→125°C
|
1000次
|
|
高溫高濕
|
85°C、85%R.H、無偏壓
|
1000小時
|
|
壓力、功率和溫度迴圈
|
20kPa~Patm，5V、-40°C~125°C
|
3000小時
|
|
熱貯存
|
125°C
|
1000小時
|
|
冷貯存
|
-40°C
|
1000小時
|
|
壓力迴圈
|
20kPa~Patm
|
200萬次
|
|
壓力過載
|
2Patm
|
?
|
|
振動
|
5~10g掃頻
|
30小時
|
|
沖擊
|
50g、100ms脈沖
|
3個面、每個100次
|
|
流體/介質?相容性
|
空氣、水、有腐蝕性水、汽油、甲醇、乙醇、柴油、機油等
|
各種應用
|
車用IC需符合AEC的Q100&Q101規格要求，工作壽命、(溫度,濕度,偏壓,如：HAST&H3TRB)
功率循環、溫度循環、高溫反向偏壓(HTRB)
電動汽車用電機及控制器試驗方法：
-
試驗條件
1.40℃/95%R.H 48小時，測試電機與控制器的絕緣電阻值
2.-20℃ 30min穩定，通電檢測電機是否正常運行4小時
3.絕緣電阻按照GB/T 12665的規定進行
建議機型:恆溫恆濕試驗機
汽車用8.4吋液晶螢?zāi)唬?/h2>
溫度循環試驗(car06PGM)：-20℃(1H)←R.T.(10min)→60℃(1H)，5cycles
R.T.高溫儲存試驗溫度：70℃、80℃、85℃、105℃，300Hrs
低溫儲存試驗溫度：-20℃、-30℃、-40℃，300Hrs
高溫高濕試驗操作：40℃/90%R.H.(不結露)，300Hrs
高溫操作試驗溫度：50℃、60℃、80℃、85℃，300Hrs
低溫操作試驗溫度：0℃、-20℃、-30℃，300Hrs
凝結,高溫,防塵,振動
car06.PGM 下載
車用DVR試驗條件：

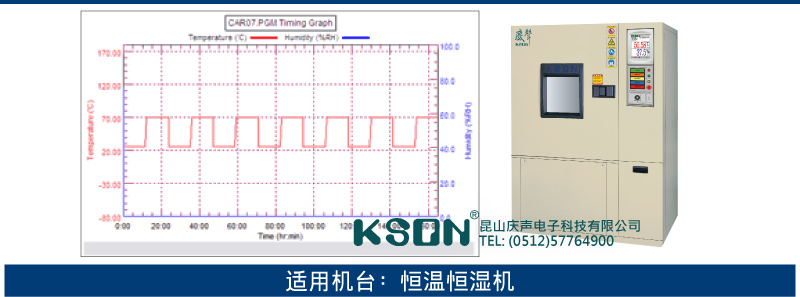

高溫儲存試驗溫度循環(car07PGM)：
25℃(11.25小時)←RAMP(45分鐘)→70℃(11.25小時)，
合計：168小時
低溫操作試驗溫度：0℃，4小時
低溫儲存試驗溫度：-20℃，72小時
car07.PGM 下載

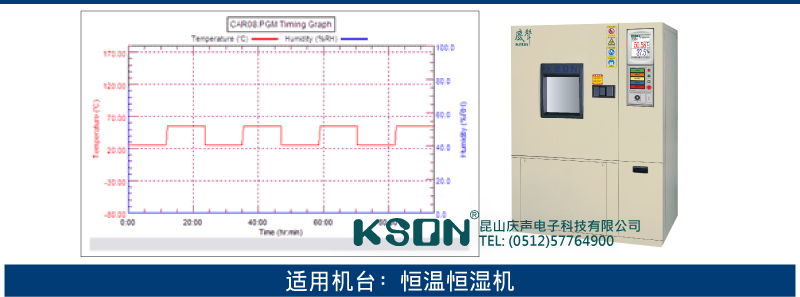

高溫操作試驗溫度循環：(car08PGM)
25℃(11.5小時)←RAMP(30分鐘)→55℃(11.5小時)，
合計：72小時
沖擊試驗：
Operating:30G，IEC 60068-2-27，half sine,11ms
振動試驗：
Operating:5G，IEC 60068-2-64，Random，5~500Hz，1Oct/min，1hr/axis
car08.PGM 下載
汽車電纜試驗：
汽車零件之合成塑脂溫濕度試驗：
|
試驗條件
|
建議機型 |
|
STEP1：90℃，4H
|
恆溫恆濕試驗機 |
|
STEP2：室溫，0.5H
|
|
|
STEP3：-40℃，1.5H
|
|
|
STEP4：室溫，0.5H
|
|
|
STEP5：70℃/95%R.H.，3H
|
|
|
STEP6：室溫，0.5H
|
|
|
循環數：1,2,4,10cycles
|
|
