熱電偶合溫度感測線介紹與比較
作者:江志宏
說明
熱電偶背景原理為「席貝克效應(Seebeck effect)」，又稱作熱電效應，其現象是當二種不同性質金屬端點連接形成一閉迴路時，若兩端點間有溫度差，則迴路間會有電流產生，迴路裡溫度較高之接點稱為「熱接點(hot junction)」，此點通常被置于測溫處；溫度較低端稱為冷接點，即熱電偶之輸出端，其輸出訊號為一直流電壓，透過A/D專換器轉換成數位訊號，并透過軟體演算，轉變成實際溫度值。
(慶聲僅分享熱電偶相關知識，并沒有販售任何線材)

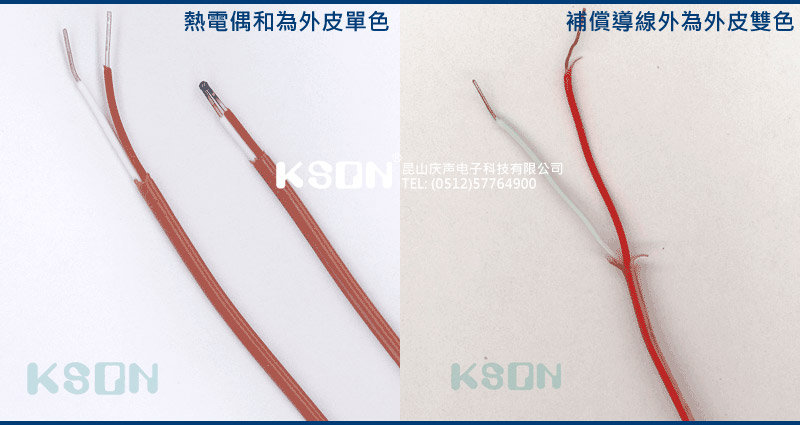

Sensor線
各種電熱偶及使用范圍(ASTM E 230 T/C)
|
type E
|
type?J
|
type K
|
|
-100℃?to1000℃±0.5℃
|
0℃?to760℃±0.1℃
|
0℃?to1370℃±0.7℃
|
|
棕色(外皮顏色)+紫色-紅色
|
棕色(外皮顏色)+白色-紅色 |
棕色(外皮顏色)+黃色-紅色 |
|
type R
|
type S
|
type T
|
|
0℃?to1000℃±0.5℃
|
0℃?to1750℃±0.1℃
|
-160℃?to 400℃±0.5℃
|
| |
|
棕色(外皮顏色)+藍色-紅色 |
JIS,ANSI(ASTM)熱電耦外表識別
|
熱電耦
|
JIS
|
ANSI(ASTM)
|
|
|
|
|
|
外皮
|
正端
|
負端
|
外皮
|
正端
|
負端
|
|
|
B type
|
灰
|
紅
|
白
|
灰
|
灰
|
紅
|
|
R,S type
|
棕
|
紅
|
白
|
綠
|
棕
|
紅
|
|
K,W,V type
|
青
|
紅
|
白
|
黃
|
黃
|
紅
|
|
E type
|
紫
|
紅
|
白
|
紫
|
紫
|
紅
|
|
J type
|
黃
|
紅
|
白
|
棕
|
白
|
紅
|
|
T type
|
茶
|
紅
|
白
|
青
|
青
|
紅
|
備注：
1.延伸范圍&延伸精確度是指一年之后Sensor的特性
2.ASTM、ANSI：美規
3.JIS：日規
